Fiche technique

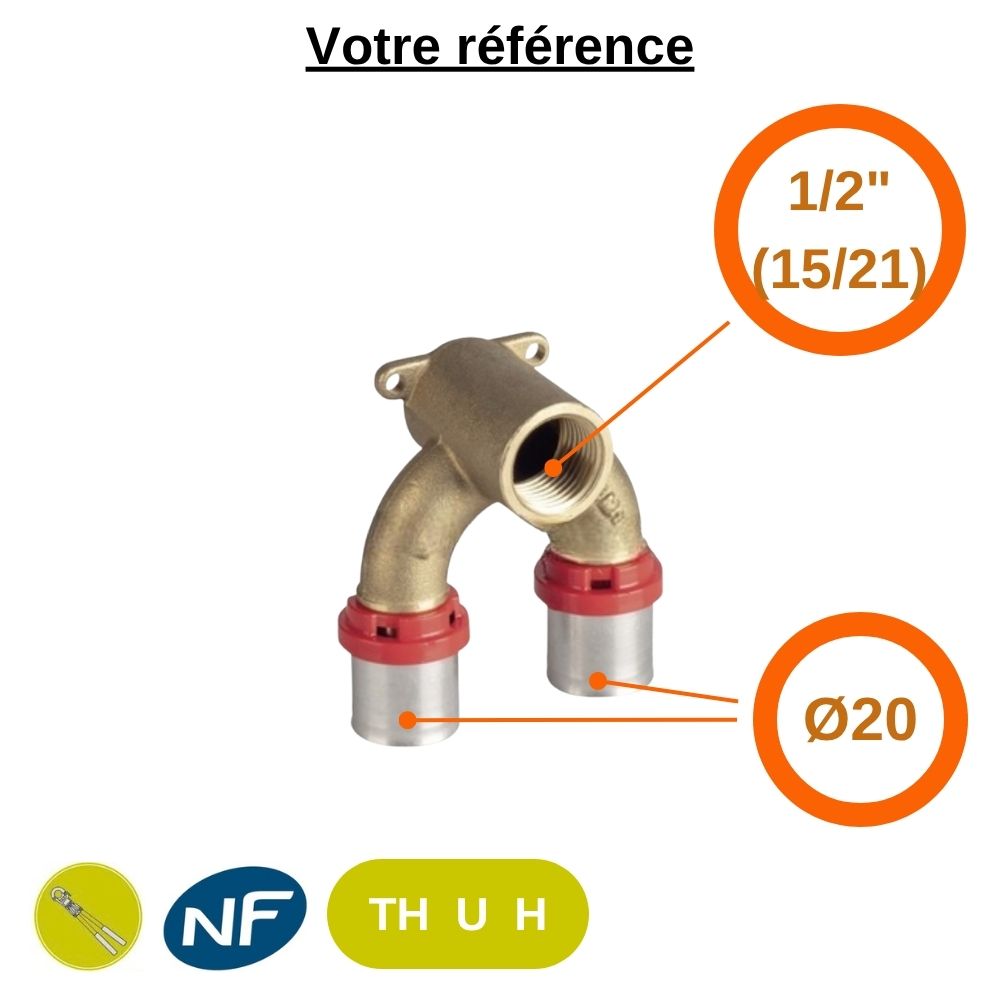

Coude double en U multicouche de Tiemme conçu pour créer au mur ou en cloison une sortie femelle 1/2'' (15/21) fixe sur une ligne en tube multicouche Ø20 qui continue au-delà.
Ses deux extrémités à sertir, disposées en U, permettent à la ligne d'arriver et de repartir du même côté ; sa bride à deux trous le fixe sur son support.
Les points forts de ce raccord sont :
- sa bague d'inspection en polyamide, qui sert aussi de bague diélectrique entre l'aluminium du tube et le laiton du raccord
- son joint torique en EPDM et sa bague de serrage en acier inoxydable AISI 304, résistante à la corrosion
- sa géométrie en U : l'arrivée et le départ du tube se font du même côté, ce qui simplifie le passage des tubes en cloison
- sa bride à deux trous, pour une sortie fixée solidement avant la pose du robinet
Caractéristiques techniques :
- Type de produit : raccord multicouche à sertir
- Application(s) : réseaux en tube multicouche Tiemme AL-COBRAPEX
- Compatibilité : tube multicouche Ø20x2 mm et profil de sertissage TH, U, H; certification NF valable avec le tube Tiemme AL-COBRAPEX
- Raccordement : deux extrémités à sertir Ø20 disposées en U et une sortie femelle 1/2'' (15/21) sur bride de fixation à 2 trous
- Diamètre du tube : Ø20x2 mm
- Filetage : femelle cylindrique ISO 228 (G 1/2")
- Fixation : bride à 2 trous, hauteur de collet 40 mm
- Pression maximale : 10 bars
- Température : de -20 °C à +95 °C
- Matière : corps en laiton CW617N, bague de serrage en acier inoxydable AISI 304, joint torique EPDM, bague d'inspection et diélectrique en polyamide
- Conditionnement : vendu à l'unité
Conforme NF 545 (système multicouche Tiemme AL-COBRAPEX).
Dimensions utiles pour choisir votre raccord multicouche :
Ø16 : tube multicouche Ø ext. 16 mm, épaisseur 2 mm (16x2)
Ø20 : tube multicouche Ø ext. 20 mm, épaisseur 2 mm (20x2)
Ø25 : tube multicouche Ø ext. 25 mm, épaisseur 2,5 mm (25x2,5)
Ø26 : tube multicouche Ø ext. 26 mm, épaisseur 3 mm (26x3)
Ø32 : tube multicouche Ø ext. 32 mm, épaisseur 3 mm (32x3)
Ø40 : tube multicouche Ø ext. 40 mm, épaisseur 4 mm (40x4)
Ø50 : tube multicouche Ø ext. 50 mm, épaisseur 4,5 mm (50x4,5)
Ø63 : tube multicouche Ø ext. 63 mm, épaisseur 6 mm (63x6)
Ø75 : tube multicouche Ø ext. 75 mm, épaisseur 7 mm (75x7)
×
